油浸式变压器结构

2023-04-03 点击量:753 字体:
分享到:

  油浸式变压器是一种构造更科学、特性更优良的新式高性能变压器,其立体卷铁心因其三个芯柱是等边三角形的立体排序,其磁路中无空气隙,缠绕更紧密,三个磁路长短一致,且都最少,铁心芯柱的横截面积更接近于圆形,因此特性进一步提高,消耗减少,噪声降低,三项均衡,降低三次谐波分量,该产品更适用于城镇、厂矿企业电网改造,更适用于组合型变压器和预装式变电站用变压器。

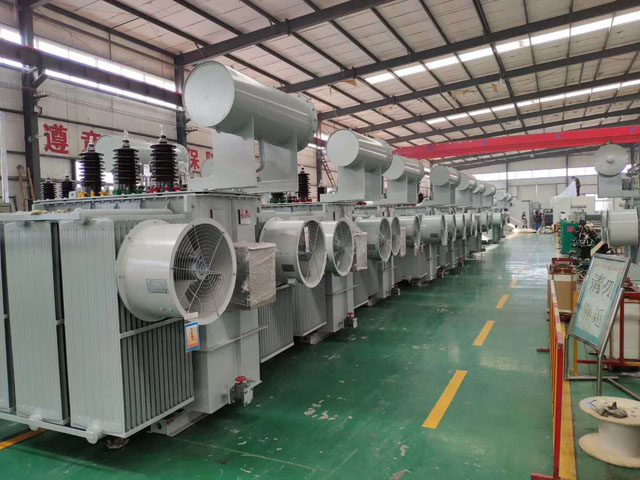

  在城市公共交通供电系统的主变电站中,油浸式变压器一般采用三相油浸式变压器,如图1所示。油浸式变压器主要由铁心、绕阻、油箱、调压装置、散热器、油枕、气体继电器、绝缘管、防爆管等部分组成。


  1.铁心

  铁心要用导磁性能较好的硅钢片叠装组成的,它形成一个磁通关闭同路,变压器的一、二次绕组都绕在铁心上。

  油浸式变压器铁心分成心式和壳式两种构造,目前广泛应用的变压器都是心式构造。心式铁心南铁芯柱和铁轭构成。油浸式变胝器的铁心内部有制冷铁心的油道,便于变压器油循环,并且也增强了设备的散热效果。

  2.绕组

  绕阻又称线圈,是变压器的导电回路,选用铜线或铝线绕制成双层圆柱形。一、二次绕组同舟套在铁心柱上,为了绝缘,一般低压绕组在里高压绕组在外。绝缘材料包到导线外面,确保导线之间及导线对地绝缘。

  3.油箱

  油箱是油浸式变压器外壳,其作用除装油外,还用于安装其他部件。


  4.调压装置

  调压装置是为确保变压器二次电压平稳而设立的。当电源电流变化时,运用调压装置调整变压器分接开关,确保二次侧输出电压平稳。调压装置分成有载调压设备及无载调压设备两种。

  5.散热器

  散热器装到油箱内壁,上下边通过管道与油箱互通,变压器上端油温与下边油温有温差时,根据散热器产生油的对流,经散热器冷后流回油箱,起到减少变压器油温度的功效。为了提高制冷效果,可以采取自冷、逼迫风冷和逼迫水冷等举措。

  6.油枕

  油枕又称油柜。变压器油因气温变化会出现热胀冷缩现象,油位也将随温度的变化而升高或降低。油枕的作用是给油的热涨冷缩留出缓冲空间,维持油箱始终充满油;同时,因为拥有油枕,减小了油和空气的接触面,可缓解油的氧化。

  7.气体继电器

  气体继电器又称瓦斯继电器,是变压器内部故障的主保护设备,它装到油箱和油枕之间连接油管的中部。当变压器内部发生严重故障时,气体继电器接通断路器跳闸同路;当变压器内部发生不严重故障时,气体继电器接通故障信号回路。

  8.绝缘管

  高、低绝缘管位于变压器油箱顶盖上,油浸式变压器一般采用瓷制绝缘管。绝缘管的作用是使高、低压绕组导线与油箱保持良好绝缘,并对导线给予固定。

  9.防爆管

  防爆管又称安全气道,安装于变压器的油箱上,其出口用玻璃防爆膜封死。当变压器内部发生严重故障且气体继电器失效时,油箱内部气体便打破玻璃防爆膜从安全气道喷出,避免变压器爆炸。
